Aufbau und Prinzip des TFT-LCD-Anzeigemoduls
Das TFT-LCD-Anzeigemodul (Thin-Film Transistor Liquid Crystal Display Module) nimmt in der modernen Anzeigetechnologie eine bedeutende Stellung ein. Das Verständnis seiner Struktur und seines Funktionsprinzips ist entscheidend für die Optimierung seiner Anwendung und Leistung. Dieser Artikel bietet einen detaillierten Überblick über die Struktur und das Funktionsprinzip des TFT-LCD-Anzeigemoduls, um Ihnen ein tieferes Verständnis dieser Anzeigetechnologie zu vermitteln.

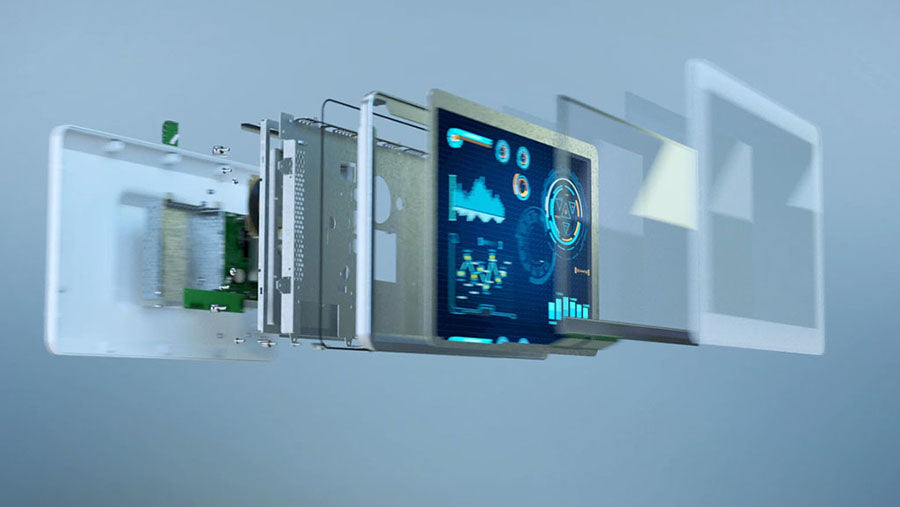

1. Grundstruktur des TFT-LCD-Anzeigemoduls
Das TFT-LCD-Anzeigemodul besteht aus mehreren Schlüsselkomponenten, von denen jede eine wesentliche Rolle im Anzeigeprozess spielt:
1) Flüssigkristallschicht :
- Flüssigkristallmoleküle : Die Flüssigkristallschicht enthält Flüssigkristallmoleküle, die unter dem Einfluss eines elektrischen Felds ihre Ausrichtung ändern und dadurch die Lichtdurchlässigkeit verändern.
- Funktion : Die Flüssigkristallschicht ist der Kern des Anzeigemoduls und steuert die Ausrichtung der Flüssigkristallmoleküle zur Bildanzeige.
- Dünnschichttransistoren : Das TFT-Array besteht aus mehreren Dünnschichttransistoren, wobei jedes Pixel einem TFT entspricht.
- Funktion : Das TFT-Array steuert den Schaltzustand jedes Pixels und passt die Ausrichtung der Flüssigkristallmoleküle präzise an, um eine hochauflösende Anzeige zu erzielen.
- RGB-Filter : Der Farbfilter enthält rote, grüne und blaue Primärfarbfilter und kombiniert verschiedene Lichtfarben, um eine Farbanzeige zu erzielen.
- Funktion : Der Farbfilter arbeitet mit der Flüssigkristallschicht zusammen, um farbsatte Bilder zu erzeugen.
- LED-Hintergrundbeleuchtung : Moderne TFT-LCD-Anzeigemodule verwenden normalerweise LED-Hintergrundbeleuchtungen, um gleichmäßige Lichtquellen bereitzustellen.
- Funktion : Die Hintergrundbeleuchtungseinheit bildet zusammen mit der Flüssigkristallschicht und dem Farbfilter das sichtbare Bild.
- Polarisiertes Licht : Der Polarisator wandelt natürliches Licht in polarisiertes Licht um und sorgt dafür, dass das Licht die Flüssigkristallschicht passieren und von ihr moduliert werden kann.
- Funktion : Der Polarisator arbeitet mit der Flüssigkristallschicht zusammen, um die Lichtdurchlässigkeit zu steuern und Bilder zu erzeugen.
- Steuerung und Verarbeitung : Der IC ist für die Steuerung und Verarbeitung der Signale verantwortlich, die das TFT-Array und andere Komponenten antreiben.
- Funktion : Es gewährleistet eine genaue Zeit- und Spannungssteuerung für jedes Pixel und trägt zur Gesamtleistung des Anzeigemoduls bei.
- Verbindung : Das FPC verbindet das Anzeigemodul mit den externen Steuerungssystemen und sorgt für Flexibilität und Zuverlässigkeit bei der Verbindung.
- Funktion : Es gewährleistet die Übertragung von Signalen und Strom zwischen dem Anzeigemodul und der externen Schaltung.
2. Funktionsprinzip des TFT-LCD-Anzeigemoduls
Das Funktionsprinzip des TFT-LCD-Anzeigemoduls basiert auf den optischen Eigenschaften von Flüssigkristallmolekülen und der Steuerung des elektrischen Felds. Der konkrete Prozess ist wie folgt:
1) Lichtquellenemission :
- Aktivierung der Hintergrundbeleuchtung : Die LED-Hintergrundbeleuchtung strahlt gleichmäßiges weißes Licht aus, das durch den unteren Polarisator geht und polarisiertes Licht bildet.
- Elektrischer Feldeffekt : Das TFT-Array versorgt jedes Pixel mit Spannung, wodurch die Flüssigkristallmoleküle im elektrischen Feld ihre Ausrichtung ändern.
- Lichtmodulation : Die Ausrichtung der Flüssigkristallmoleküle bestimmt die Lichtdurchlässigkeit und das modulierte Licht durchdringt die Flüssigkristallschicht.
- Farbfilter : Das modulierte Licht durchläuft den RGB-Farbfilter und erzeugt die Grundfarben Rot, Grün und Blau.
- Farbkombination : Verschiedene Lichtfarben werden auf dem Bildschirm zu farbintensiven Bildern kombiniert.
- Oberer Polarisator : Das modulierte Licht durchläuft den oberen Polarisator, um das endgültige sichtbare Bild zu bilden.
- Bildausgabe : Das TFT-LCD-Anzeigemodul gibt das generierte Bild auf dem Bildschirm aus, sodass der Benutzer den Anzeigeinhalt klar erkennen kann.
3. Vorteile des TFT-LCD-Anzeigemoduls
1) Hohe Auflösung :
- Feine Bildqualität : Das TFT-LCD-Anzeigemodul bietet hochauflösende Anzeigeeffekte, die für verschiedene hochpräzise Anwendungen geeignet sind.
- Satte Farben :
- Großer Farbumfang : Die Kombination aus Farbfiltern und Flüssigkristallschicht ermöglicht dem TFT-LCD-Anzeigemodul die Anzeige farbsattraktiver Bilder.
- Dynamische Bilder : Die TFT-Technologie ermöglicht dem Anzeigemodul eine schnelle Reaktionszeit, die für dynamische Video- und Spieleanzeigen geeignet ist.
- Geringer Stromverbrauch :
- Energieeffizienz : Dank LED-Hintergrundbeleuchtungstechnologie und Flüssigkristallmodulationseigenschaften behält das TFT-LCD-Anzeigemodul einen niedrigen Stromverbrauch bei und bietet gleichzeitig hochwertige Anzeigen.
Das TFT-LCD-Anzeigemodul ist mit seiner hohen Auflösung, den satten Farben, der schnellen Reaktion und dem geringen Stromverbrauch zur gängigen Wahl in der modernen Anzeigetechnologie geworden. Wenn Sie seine Struktur und sein Funktionsprinzip verstehen, können Sie seine Anwendung und Leistung besser optimieren und zuverlässige Lösungen für verschiedene Anzeigeanforderungen bereitstellen. Ob in der Unterhaltungselektronik, in industriellen Geräten oder im professionellen Anzeigebereich – das TFT-LCD-Anzeigemodul weist ein starkes Anwendungspotenzial und breite Marktaussichten auf.
Anwendungsbereiche und Eigenschaften des TFT-LCD-Anzeigemoduls
Das TFT-LCD-Anzeigemodul (Thin-Film Transistor Liquid Crystal Display Module) hat ein breites Anwendungsspektrum in der modernen Technologie. Seine hohe Auflösung, satten Farben, schnelle Reaktion und der geringe Stromverbrauch sorgen dafür, dass es in den verschiedensten Bereichen weit verbreitet ist. Dieser Artikel bietet eine detaillierte Einführung in die wichtigsten Anwendungsbereiche und Merkmale des TFT-LCD-Anzeigemoduls.
1. Anwendungsfelder
Unterhaltungselektronik :
- Smartphones und Tablets : Aufgrund seiner hohen Auflösung und hervorragenden Farbleistung wird das TFT-LCD-Anzeigemodul häufig in Smartphone- und Tablet-Bildschirmen verwendet und bietet klare und feine Anzeigeeffekte.
- Laptops und Desktop-Monitore : In Laptops und Desktop-Monitoren bietet das TFT-LCD-Anzeigemodul hochwertige Anzeigeeffekte, die für verschiedene Anwendungen wie Büroarbeit, Unterhaltung und Design geeignet sind.
- Industrielle Ausrüstung :
- Industrielle Bedienfelder : Das TFT-LCD-Anzeigemodul wird häufig in industriellen Bedienfeldern verwendet und bietet zuverlässige Anzeigeeffekte, die für verschiedene industrielle Umgebungen geeignet sind.
- Medizinische Geräte : In medizinischen Geräten bietet das TFT-LCD-Anzeigemodul hochpräzise Anzeigen und unterstützt Ärzte bei der Durchführung genauer Diagnosen und Operationen.
Automobilelektronik :
- Navigations- und Unterhaltungssysteme im Auto : Das TFT-LCD-Anzeigemodul sorgt für klare Anzeigeeffekte in Navigations- und Unterhaltungssystemen im Auto und verbessert so das Fahrerlebnis des Benutzers.
- Armaturenbrettanzeigen : In Armaturenbrettern von Autos bietet das TFT-LCD-Anzeigemodul eine intuitive Anzeigeschnittstelle, die Fahrern hilft, den Status des Fahrzeugs in Echtzeit zu verstehen.
- Haushaltsgeräte :
- Smart-Home-Geräte : Bei Smart-Home-Geräten bietet das TFT-LCD-Anzeigemodul eine intuitive Bedienoberfläche, die das Benutzererlebnis verbessert.
- Fernseher und Monitore : Das TFT-LCD-Anzeigemodul bietet hochwertige Anzeigeeffekte auf Fernsehern und Monitoren, geeignet für die Heimunterhaltung und den Einsatz am Arbeitsplatz.
- Displays für die Luft- und Raumfahrt : In den Bereichen Luft- und Raumfahrt bietet das TFT-LCD-Anzeigemodul zuverlässige Anzeigeeffekte, die für verschiedene komplexe Umgebungen geeignet sind.
- Militär- und Sicherheitsausrüstung : In Militär- und Sicherheitsausrüstungen bietet das TFT-LCD-Anzeigemodul hochpräzise Anzeigen und unterstützt den Benutzer bei der Durchführung genauer Operationen und Überwachungen.
2. Eigenschaften
Hohe Auflösung und Pixeldichte :
- Klarheit und Detaildarstellung : Das TFT-LCD-Anzeigemodul bietet Anzeigeeffekte mit hoher Auflösung und hoher Pixeldichte und gewährleistet so die Klarheit und Detaildarstellung von Bildern und Texten. Es eignet sich für Anwendungen, die feine Anzeigen erfordern, wie etwa medizinische Bildgebung und Designarbeiten.
- Farbgenauigkeit und Farbtiefe :
- Farbwiedergabe : Durch hochpräzise Farbfilter und Flüssigkristallmaterialien kann das TFT-LCD-Anzeigemodul satte Farben präzise wiedergeben und so die Farbgenauigkeit und Konsistenz des Anzeigeinhalts sicherstellen. Es eignet sich für Bereiche, in denen eine hohe Farbgenauigkeit erforderlich ist, wie etwa Bildverarbeitung und Videobearbeitung.
- Dynamische Leistung : Das TFT-LCD-Anzeigemodul verfügt über eine kurze Reaktionszeit und eine hohe Bildwiederholfrequenz, wodurch Bewegungsunschärfe und Geisterbilder effektiv reduziert werden und die Laufruhe und Klarheit dynamischer Bilder gewährleistet wird. Es eignet sich für die Videowiedergabe und Gaming-Anzeigen, die eine schnelle Reaktion erfordern.
- Design mit geringem Stromverbrauch : Das TFT-LCD-Anzeigemodul verwendet eine effiziente LED-Hintergrundbeleuchtungstechnologie und ein optimiertes Schaltungsdesign und bietet helle Anzeigeeffekte bei geringem Stromverbrauch und gleichzeitig guter Wärmemanagementleistung, geeignet für tragbare Geräte und Industrieanlagen, die über lange Zeiträume laufen.
- Technologie für großen Betrachtungswinkel : Das TFT-LCD-Anzeigemodul verwendet Technologie für großen Betrachtungswinkel, wodurch sichergestellt wird, dass Farbe und Kontrast des Anzeigeinhalts bei Betrachtung aus verschiedenen Winkeln stabil bleiben. Es eignet sich für Anwendungen, bei denen mehrere Personen gleichzeitig sehen müssen, wie z. B. Konferenzanzeigen und öffentliche Informationsanzeigen.
- Lange Lebensdauer und Entstörungsfestigkeit : Das TFT-LCD-Anzeigemodul ist sehr zuverlässig und hat eine lange Lebensdauer, ermöglicht einen stabilen Betrieb unter verschiedenen Umgebungsbedingungen und verfügt über eine gute Entstörungsleistung. Es eignet sich für industrielle Steuerungen, medizinische Geräte und Automobilelektronik, die eine hohe Zuverlässigkeit erfordern.
Das TFT-LCD-Anzeigemodul ist mit seiner hohen Auflösung, Farbgenauigkeit, schnellen Reaktion, geringen Leistungsaufnahme, weiten Betrachtungswinkel und hohen Zuverlässigkeit zur gängigen Wahl in der modernen Anzeigetechnologie geworden. Sein starkes Anwendungspotenzial und seine breiten Marktaussichten zeigen sich in den Bereichen Unterhaltungselektronik, Industrieausrüstung, Automobilelektronik, Haushaltsgeräte und professionelle Displays. Das Verständnis seiner Anwendungsbereiche und Eigenschaften hilft dabei, die Vorteile des TFT-LCD-Anzeigemoduls besser zu nutzen und zuverlässige Lösungen für verschiedene Anzeigeanforderungen bereitzustellen.
Verschiedene Arten von TFT-LCD-Anzeigemodulen und ihre Funktionen
TFT-LCD-Module (Thin Film Transistor Liquid Crystal Display) spielen in der modernen Displaytechnologie eine wichtige Rolle. Je nach Anwendungsszenario und technologischen Merkmalen können TFT-LCD-Displaymodule in verschiedene Typen unterteilt werden. Im Folgenden sind einige gängige Typen von TFT-LCD-Displaymodulen und ihre Funktionen aufgeführt.
- Standard- TFT-LCD- Anzeigemodule
- Merkmale: Standard-TFT-LCD-Anzeigemodule sind der am häufigsten verwendete Typ und bieten eine hohe Auflösung, große Betrachtungswinkel und eine gute Farbwiedergabe. Sie eignen sich für verschiedene Unterhaltungselektronikprodukte wie Smartphones, Tablets und Laptops.
- Anwendungen: Weit verbreitet in der Unterhaltungselektronik, der industriellen Steuerung, der medizinischen Ausrüstung und anderen Bereichen.
- IPS TFT LCD-Anzeigemodul s
- Funktionen: Die IPS-Technologie bietet breitere Betrachtungswinkel und eine bessere Farbkonsistenz durch In-Plane-Switching. Im Vergleich zu herkömmlichen TFTs behalten IPS-Bildschirme auch bei großen Betrachtungswinkeln eine hohe Anzeigequalität bei.
- Anwendungen: Weit verbreitet in High-End-Anzeigegeräten wie Monitoren, Fernsehern und High-End-Mobilgeräten.
- TFT-LCD-Anzeigemodule mit hoher Helligkeit
- Funktionen: TFT-LCD-Anzeigemodule mit hoher Helligkeit verwenden Hintergrundbeleuchtungsquellen mit hoher Helligkeit, um eine klare Anzeige in Umgebungen mit starkem Licht zu gewährleisten. Sie verfügen normalerweise über einen hohen Kontrast und eine Antireflexbeschichtung.
- Anwendungen: Geeignet für Außengeräte, Autodisplays und industrielle Bedienfelder.
- Touchscreen- TFT-LCD-Anzeigemodul s
- Funktionen: TFT-LCD-Anzeigemodule mit integrierter Touch-Technologie unterstützen kapazitive oder resistive Touch-Funktionen. Sie bieten Multi-Touch-Funktionalität und verbessern so die Benutzerinteraktion.
- Anwendungen: Weit verbreitet in Smartphones, Tablets, POS-Terminals und industriellen Steuergeräten.
- Rundes TFT-LCD- Anzeigemodul
- Merkmale: Runde TFT-LCD-Displaymodule haben ein einzigartiges kreisförmiges Design und eignen sich für Anwendungen, die Displays mit Sonderform erfordern. Sie bieten eine hohe Auflösung und einen hohen Kontrast.
- Anwendungen: Weit verbreitet in Smartwatches, Instrumententafeln und anderen Geräten, die runde Displays erfordern.
- Doppelseitige TFT-LCD - Anzeigemodule
- Merkmale: Doppelseitige TFT-LCD-Anzeigemodule integrieren zwei Displays in einem Modul und ermöglichen so die gleichzeitige Anzeige unterschiedlicher Inhalte. Sie haben eine hohe Auflösung und einen hohen Kontrast.
- Anwendungen: Geeignet für E-Reader, Werbetafeln und andere Geräte, die doppelseitige Displays erfordern.
- Flexible TFT-LCD- Anzeigemodule
- Merkmale: Flexible TFT-LCD-Displaymodule verwenden flexible Substrate, die Biegen und Falten ermöglichen. Sie sind leicht, langlebig und haben eine hohe Auflösung.
- Anwendungen: Weit verbreitet in tragbaren Geräten, faltbaren Telefonen und anderen innovativen Anzeigegeräten.
- Transparente TFT-LCD- Anzeigemodule
- Funktionen: Transparente TFT-LCD-Anzeigemodule haben transparente Anzeigeeigenschaften, die die Sichtbarkeit des Hintergrunds bei der Anzeige von Inhalten ermöglichen. Sie haben normalerweise eine hohe Transparenz und einen hohen Kontrast.
- Anwendungen: Geeignet für Augmented-Reality-Geräte, transparente Werbetafeln und Vitrinen.
- Ultrabreite TFT-LCD - Anzeigemodule
- Merkmale: Ultrabreite TFT-LCD-Displaymodule haben ein ultrabreites Seitenverhältnis und bieten so eine größere Anzeigefläche und höhere Auflösung. Sie eignen sich für die Anzeige großer Mengen an Informationen und Daten.
- Anwendungen: Weit verbreitet in Finanztransaktionsterminals, Überwachungssystemen und High-End-Displays.
Mit ihren einzigartigen technologischen Merkmalen und Anwendungen erfüllen verschiedene Arten von TFT-LCD-Anzeigemodulen die unterschiedlichen Anforderungen verschiedener Branchen an die Anzeigetechnologie. Von Standard-TFT bis hin zu flexiblen und transparenten Displays hat jeder Modultyp seine eigenen Vorteile und Anwendungsbereiche. Aufgrund der ständigen technologischen Weiterentwicklung werden TFT-LCD-Anzeigemodule im Bereich der Anzeigetechnologie weiterhin eine wichtige Rolle spielen.
Vergleich zwischen TFT-LCD- Anzeigemodulen und anderen Anzeigemodulen
Im Bereich der modernen Displaytechnologie sind TFT-LCD, LED und OLED die drei Haupttypen von Anzeigemodulen, von denen jedes seine eigenen einzigartigen technologischen Merkmale und Anwendungsszenarien aufweist. Im Folgenden finden Sie einen detaillierten Vergleich dieser drei Anzeigemodule:
- TFT-LCD-Anzeigemodul s
Technische Merkmale
- Funktionsprinzip: TFT-LCDs (Thin Film Transistor Liquid Crystal Display) verwenden Flüssigkristallmoleküle, um die Lichtdurchlässigkeit unter Einwirkung eines elektrischen Felds zu ändern und Bilder anzuzeigen. Dabei ist man auf eine Hintergrundbeleuchtung angewiesen, die für die Helligkeit sorgt.
- Vorteile: Hohe Auflösung, hervorragende Farbwiedergabe, große Betrachtungswinkel, schnelle Reaktionszeit und geringer Stromverbrauch.
-
Nachteile: Relativ schwacher Kontrast und Schwarzleistung, starke Betrachtungswinkelabhängigkeit und Abhängigkeit von einer Hintergrundbeleuchtungsquelle.
Anwendungsszenarien - Anwendungsbereiche: Smartphones, Tablets, Laptops, Monitore, Fernseher, Autodisplays und industrielle Bedienfelder usw.
- LED-Anzeigemodule
Technische Merkmale
- Funktionsprinzip: LED-Anzeigemodule (Leuchtdioden) verwenden eine große Anzahl kleiner LED-Perlen, um Licht direkt auszusenden und Bilder anzuzeigen. Je nach Anordnung der LED-Perlen können sie in Durchsteck-LEDs und Oberflächenmontage-LEDs unterteilt werden.
- Vorteile: Hohe Helligkeit, geringer Stromverbrauch, lange Lebensdauer, hohe Farbsättigung und unabhängig von der Hintergrundbeleuchtungsquelle.
- Nachteile: Geringe Pixeldichte, für großformatige Displays geeignet, hohe Herstellungskosten.
Anwendungsszenarien
- Anwendungsbereiche: Werbedisplays im Außenbereich, großformatige Bühnenhintergrundbildschirme, Displays in Sportstadien, Verkehrsinformationsdisplays usw.
- OLED-Anzeigemodule
Technische Merkmale
- Funktionsprinzip: OLED-Anzeigemodule (Organic Light-Emitting Diode) verwenden organische Materialien, um bei Stromeinwirkung spontan Licht auszustrahlen, wodurch die Notwendigkeit einer Hintergrundbeleuchtungsquelle entfällt.
- Vorteile: Selbstleuchtend, hoher Kontrast, hervorragende Schwarzleistung, schnelle Reaktionszeit, große Betrachtungswinkel, dünn und leicht.
- Nachteile: Kurze Lebensdauer der organischen Materialien, kann zum Einbrennen führen, hohe Herstellungskosten.
Anwendungsszenarien
- Anwendungsbereiche: High-End-Smartphones, Tablets, Fernseher, tragbare Geräte und Virtual-Reality-Geräte usw.
- Vergleich und Analyse
Displayqualität
- TFT-LCD: Hohe Auflösung und Farbwiedergabe, aber relativ schwacher Kontrast und Schwarzleistung.
- LED: Hohe Helligkeit und Farbsättigung, aber geringe Pixeldichte.
- OLED: Extrem hoher Kontrast, hervorragende Schwarzleistung und lebendige Farben.
Betrachtungswinkel
- TFT-LCD: Starke Betrachtungswinkelabhängigkeit, IPS-Technologie verbessert Betrachtungswinkelprobleme.
- LED: Große Betrachtungswinkel, bei extremen Winkeln kann es jedoch zu Farb- und Helligkeitsänderungen kommen.
- OLED: Weiter Betrachtungswinkel, nahezu keine Betrachtungswinkelabhängigkeit.
- Ansprechzeit
- TFT-LCD: Schnelle Reaktionszeit, bei hohen Bildwiederholraten kann es jedoch zu leichtem Ghosting kommen.
- LED: Schnelle Reaktionszeit, geeignet zur Anzeige dynamischer Inhalte.
- OLED: Extrem schnelle Reaktionszeit, fast kein Ghosting.
- Energieaufnahme
- TFT-LCD: Geringer Stromverbrauch, ist jedoch auf eine Hintergrundbeleuchtungsquelle angewiesen.
- LED: Geringer Stromverbrauch, hohe Lichtausbeute.
- OLED: Relativ geringer Stromverbrauch, kann aber bei der Anzeige von ausschließlich weißen oder sehr hellen Inhalten mehr Strom verbrauchen.
- Herstellungskosten
- TFT-LCD: Relativ niedrige Herstellungskosten, für die Massenproduktion geeignet.
- LED: Hohe Herstellungskosten, insbesondere bei Displays mit hoher Dichte.
- OLED: Hohe Herstellungskosten, aufwändige Technik.
- Lebensdauer und Zuverlässigkeit
- TFT-LCD: Lange Lebensdauer, hohe Zuverlässigkeit.
- LED: Lange Lebensdauer, hohe Zuverlässigkeit, gute Witterungsbeständigkeit.
-
OLED: Kurze Lebensdauer der organischen Materialien, kann zu Einbrennen führen.
Abschluss
TFT-LCD-, LED- und OLED-Anzeigemodule haben ihre eigenen Stärken und Schwächen und eignen sich für unterschiedliche Anwendungsszenarien. TFT-LCD-Anzeigemodule werden aufgrund ihrer hohen Auflösung und breiten Anwendungsbereiche häufig verwendet. LED-Anzeigemodule eignen sich aufgrund ihrer hohen Helligkeit und langen Lebensdauer für große Anwendungen und Außenanwendungen. OLED-Anzeigemodule sind aufgrund ihres hervorragenden Kontrasts und ihrer Farbleistung die bevorzugte Wahl für High-End-Anzeigegeräte.
- TFT-LCD-Anzeigemodule : Geeignet für Geräte, die eine hohe Auflösung und einen geringen Stromverbrauch erfordern, wie Smartphones, Laptops und industrielle Bedienfelder.
- LED-Anzeigemodule: Geeignet für Szenarien, die eine hohe Helligkeit und große Anzeigegrößen erfordern, wie etwa Außenwerbeanzeigen und Anzeigen in Sportstadien.
- OLED-Anzeigemodule: Geeignet für High-End-Geräte, die einen hohen Kontrast und eine hohe Farbleistung erfordern, wie etwa High-End-Smartphones, Fernseher und tragbare Geräte.
Mit den ständigen Fortschritten in der Displaytechnologie werden verschiedene Displaymodule in ihren jeweiligen Anwendungsbereichen weiterhin eine wichtige Rolle spielen und innovativ sein, um den Marktanforderungen gerecht zu werden. Die Auswahl des richtigen Displaymoduls sollte auf spezifischen Anwendungsszenarien und Leistungsanforderungen basieren, um den besten Anzeigeeffekt und das beste Benutzererlebnis zu erzielen.
Die Entwicklung und Trends von TFT-LCD-Displays:
Von CRT über LCD zu TFT-LCD
Die Entwicklung der Displaytechnologie war eine bemerkenswerte Reise, die von bedeutenden Meilensteinen und technologischen Fortschritten geprägt war. Dieser Artikel untersucht die Entwicklung der Displaytechnologie und konzentriert sich dabei auf den Übergang von Kathodenstrahlröhren (CRT)-Displays zu Flüssigkristallanzeigen (LCD) und schließlich zu Flüssigkristallanzeigen mit Dünnschichttransistoren (TFT-LCD). Wir werden auch die aktuellen Trends und Zukunftsaussichten der TFT-LCD-Technologie diskutieren.
1. Die Ära der CRT-Displays
1) Frühe Entwicklung :
- 1897 : Die Erfindung der Kathodenstrahlröhre (CRT) durch den deutschen Physiker Karl Ferdinand Braun markierte den Beginn der elektronischen Anzeigetechnologie. CRTs wurden zunächst in Oszilloskopen verwendet und später für Fernsehbildschirme angepasst.
- 1930er-1950er Jahre : Die CRT-Technologie wurde zum Standard für Fernsehbildschirme. Die sperrigen und schweren CRTs dominierten den Markt und boten akzeptable Bildqualität und Zuverlässigkeit.
2) Technologischer Fortschritt :
- Farb-CRTs : In den 1950er Jahren brachte die Entwicklung von Farb-CRTs lebendige und farbenfrohe Bilder auf die Fernsehbildschirme und verbesserte so das Seherlebnis.
- Hochauflösende CRTs : In den 1980er Jahren wurden hochauflösende CRT-Monitore für Computer eingeführt, die eine bessere Bildschärfe und Detailgenauigkeit für professionelle Anwendungen und Spiele boten.
3) Einschränkungen :
- Größe und Gewicht : CRTs waren groß, schwer und verbrauchten viel Strom. Ihre Sperrigkeit beschränkte ihre Anwendung in tragbaren Geräten.
- Bildverzerrung : CRTs leiden unter geometrischen Verzerrungen und Bildschirmflimmern, was bei längerem Gebrauch zu einer Überanstrengung der Augen führen kann.
2. Der Übergang zu LCD-Displays
1） Frühe Flüssigkristalltechnologie :
- 1960er Jahre : Die Entdeckung von Flüssigkristallen und ihren elektrooptischen Eigenschaften legte den Grundstein für die LCD-Technologie. Forscher experimentierten mit verschiedenen Flüssigkristallverbindungen, um Displays herzustellen.
- 1970er Jahre : Die ersten kommerziellen LCDs wurden eingeführt und hauptsächlich in Digitaluhren und Taschenrechnern verwendet. Diese frühen Displays waren monochromatisch und hatten nur begrenzte Anwendungsmöglichkeiten.
2) Fortschritte in der LCD-Technologie :
- Passivmatrix-LCDs : In den 1980er Jahren wurden Passivmatrix-LCDs in tragbaren Geräten wie Laptops und Handheld-Spielkonsolen populär. Diese Displays boten im Vergleich zu CRTs eine bessere Energieeffizienz und eine geringere Größe.
- Farb-LCDs : Die Entwicklung von Farb-LCDs in den späten 1980er und frühen 1990er Jahren ermöglichte die Bereitstellung lebendiger Bilder auf einer größeren Anzahl von Geräten, darunter Laptops und tragbare Fernseher.
3) Herausforderungen und Verbesserungen :
- Betrachtungswinkel : Frühe LCDs hatten begrenzte Betrachtungswinkel, was bei Betrachtung aus verschiedenen Winkeln zu Farbverschiebungen und Kontrastverlust führte.
- Reaktionszeit : Langsame Reaktionszeiten führten zu Bewegungsunschärfe bei sich schnell bewegenden Bildern, was ihren Einsatz bei der Videowiedergabe und beim Spielen einschränkte.
3. Der Aufstieg der TFT-LCD-Displays
1） Einführung der TFT-Technologie :
- 1980er Jahre : Die Entwicklung der Dünnschichttransistor-Technologie (TFT) revolutionierte LCD-Displays. Die TFT-Technologie ermöglichte die Steuerung einzelner Pixel und sorgte so für eine bessere Bildqualität und schnellere Reaktionszeiten.
- 1990er Jahre : Die ersten TFT-LCD-Displays wurden eingeführt und zunächst in High-End-Laptops und tragbaren Geräten eingesetzt. Diese Displays boten deutliche Verbesserungen bei Farbgenauigkeit, Kontrast und Betrachtungswinkeln.
2) Weit verbreitete Einführung :
- 2000er Jahre : TFT-LCDs wurden zur dominierenden Displaytechnologie für eine breite Palette von Anwendungen, darunter Desktop-Monitore, Fernseher, Smartphones und Tablets. Ihr dünnes Profil, ihr leichtes Design und ihre Energieeffizienz machten sie ideal für moderne elektronische Geräte.
- High Definition (HD) und mehr : Die Einführung der Auflösungen HD, Full HD und Ultra HD brachte beispiellose Klarheit und Detailtreue auf TFT-LCD-Displays und verbesserte so das Seherlebnis für den Verbraucher.
3) Technologische Innovationen :
- In-Plane Switching (IPS)-Technologie : Die IPS-Technologie verbessert den Betrachtungswinkel und die Farbwiedergabe, wodurch TFT-LCDs für professionelle Anwendungen wie Grafikdesign und medizinische Bildgebung geeignet sind.
- Fortschrittliche Hintergrundbeleuchtung : Der Einsatz von LED-Hintergrundbeleuchtung verbessert Helligkeit, Kontrast und Energieeffizienz. Edge-lit und Direct-lit LED-Konfigurationen verbessern die Anzeigeleistung zusätzlich.
4. Aktuelle Trends und Zukunftsaussichten
1） Flexible und faltbare Displays :
- Flexible TFT-LCDs : Fortschritte bei Materialien und Fertigungstechniken haben zur Entwicklung flexibler TFT-LCDs geführt, die neue Formfaktoren wie gebogene und faltbare Bildschirme ermöglichen.
- Anwendungen : Diese Displays werden in innovative Produkte integriert, darunter faltbare Smartphones, tragbare Geräte und Autodisplays.
2） Höhere Auflösungen und Bildwiederholraten :
- 8K-Auflösung : Der Trend zu höheren Auflösungen geht weiter. 8K-TFT-LCDs bieten beispiellose Details und Klarheit für Großbildfernseher und -monitore.
- Hohe Bildwiederholraten : Displays mit Bildwiederholraten von 120 Hz, 144 Hz und höher werden bei Gaming-Monitoren zum Standard und sorgen für ein flüssigeres und reaktionsschnelleres Gameplay.
3) Energieeffizienz und Nachhaltigkeit :
- Geringer Stromverbrauch : Laufende Forschung konzentriert sich auf die Reduzierung des Stromverbrauchs von TFT-LCDs, um sie energieeffizienter und umweltfreundlicher zu machen.
- Recycelbare Materialien : Die Verwendung recycelbarer und umweltfreundlicher Materialien gewinnt bei der Displayherstellung im Einklang mit globalen Nachhaltigkeitszielen an Bedeutung.
4) Integration mit neuen Technologien :
- Berührungs- und Gestensteuerung : TFT-LCDs werden zunehmend mit Berührungs- und Gestensteuerungstechnologien integriert, was die Interaktivität und das Benutzererlebnis verbessert.
- Augmented Reality (AR) und Virtual Reality (VR) : TFT-LCDs mit hoher Auflösung und hoher Bildwiederholrate sind entscheidende Komponenten in AR- und VR-Geräten und sorgen für ein umfassendes und realistisches visuelles Erlebnis.
Der Weg von CRT- über LCD- bis hin zu TFT-LCD-Displays war von kontinuierlichen Innovationen und technologischen Fortschritten geprägt. Die TFT-LCD-Technologie ist zum Eckpfeiler moderner Displaylösungen geworden und bietet beispiellose Bildqualität, Energieeffizienz und Vielseitigkeit. Mit Blick auf die Zukunft werden die kontinuierliche Entwicklung flexibler Displays, höherer Auflösungen und nachhaltiger Herstellungsverfahren die Landschaft der Displaytechnologie weiterhin prägen und sowohl Verbrauchern als auch der Industrie neue Möglichkeiten und Erfahrungen bieten.
Weiterentwicklung von TFT-LCD-Displaymodulen: Trends zu höherer Pixeldichte, dünneren und leichteren Designs
Die Entwicklung von TFT-LCD-Modulen (Thin-Film Transistor Liquid Crystal Display) wird weiterhin durch technologische Fortschritte und sich ändernde Marktanforderungen vorangetrieben. Da die Erwartungen der Verbraucher an die Anzeigequalität und die Formfaktoren der Geräte steigen, bestimmen mehrere wichtige Trends die Zukunft von TFT-LCD-Modulen. Dieser Artikel untersucht diese Trends und konzentriert sich dabei auf höhere Pixeldichte, dünnere und leichtere Designs und andere Innovationen, die die Grenzen der Anzeigetechnologie erweitern.
1. Höhere Pixeldichte
1) Forderung nach höherer Auflösung :
- 4K- und 8K-Displays : Der Trend zu Displays mit höherer Auflösung zeigt sich in der zunehmenden Verbreitung von 4K- (3840 x 2160 Pixel) und dem neuen 8K-Standard (7680 x 4320 Pixel). Eine höhere Pixeldichte sorgt für schärfere und detailreichere Bilder, was insbesondere bei Großbildfernsehern, Monitoren und professionellen Displays von Vorteil ist.
- Retina und mehr : Im Bereich tragbarer Geräte wie Smartphones und Tablets hat das Konzept der „Retina“-Displays – bei denen die Pixeldichte so hoch ist, dass einzelne Pixel bei normaler Betrachtungsentfernung für das menschliche Auge nicht erkennbar sind – einen neuen Maßstab gesetzt. Hersteller gehen jetzt über Retina-Auflösungen hinaus, um die visuelle Klarheit noch weiter zu verbessern.
2) Technologische Innovationen :
- Fortschrittliche Lithografie : Der Einsatz fortschrittlicher Lithografietechniken bei der Herstellung von TFT-Arrays ermöglicht die Herstellung kleinerer und präziserer Transistoren und damit höhere Pixeldichten ohne Leistungseinbußen.
- Quantenpunkte und Mikro-LEDs : Die Integration von Quantenpunkten und Mikro-LED-Technologien in TFT-LCDs verbessert die Farbgenauigkeit und Helligkeit und trägt zu einer allgemeinen Verbesserung der Anzeigequalität bei höheren Auflösungen bei.
2. Dünnere und leichtere Designs
1) Materielle Fortschritte :
- Flexible Substrate : Die Entwicklung flexibler Substrate wie Kunststoff- und Metallfolien hat die Herstellung dünnerer und leichterer TFT-LCD-Module ermöglicht. Diese Substrate sind nicht nur leicht, sondern bieten auch das Potenzial für biegsame und faltbare Displays.
- OLED-Integration : Während die OLED-Technologie (Organic Light Emitting Diode) oft als Konkurrenz zu TFT-LCDs gesehen wird, gibt es zunehmend hybride Ansätze, die die besten Aspekte beider Technologien vereinen. So kann beispielsweise die Integration einer OLED-Hintergrundbeleuchtung in TFT-LCD-Panels die Dicke verringern und das Kontrastverhältnis verbessern.
2) Herstellungstechniken :
- Dünnschichtverkapselung : Fortschrittliche Dünnschichtverkapselungstechniken schützen die empfindlichen Komponenten von TFT-LCD-Modulen und sorgen gleichzeitig für ein schlankes Profil. Dies ist besonders wichtig für flexible und faltbare Displays, bei denen Haltbarkeit ein zentrales Kriterium ist.
- Edge-Lit- und Direct-Lit-LED-Hintergrundbeleuchtung : Innovationen bei der LED-Hintergrundbeleuchtung, wie Edge-Lit- und Direct-Lit-Konfigurationen, haben zur Reduzierung der Dicke von TFT-LCD-Modulen beigetragen. Diese Hintergrundbeleuchtungsmethoden sorgen für eine gleichmäßige Beleuchtung und minimieren gleichzeitig die Gesamttiefe des Displays.
3. Verbesserte Leistung und Funktionen
1) Verbesserte Energieeffizienz :
- Geringer Stromverbrauch : Laufende Forschung konzentriert sich auf die Reduzierung des Stromverbrauchs von TFT-LCD-Modulen. Techniken wie dynamische Hintergrundbeleuchtungssteuerung, stromsparende Transistoren und energieeffiziente Antriebssysteme werden eingesetzt, um die Batterielebensdauer tragbarer Geräte zu verlängern und die Energiekosten bei größeren Displays zu senken.
- Adaptive Helligkeit : Die adaptive Helligkeitstechnologie passt die Bildschirmhelligkeit an die Umgebungslichtbedingungen an, verbessert die Sichtbarkeit und reduziert den Stromverbrauch.
2) Überlegene Farbgenauigkeit und Kontrast :
- Breiter Farbraum : Durch die Integration von Technologien für einen breiten Farbraum, wie z. B. Quantenpunktverstärkung, können TFT-LCD-Module ein breiteres Farbspektrum mit größerer Genauigkeit anzeigen. Dies ist von entscheidender Bedeutung für Anwendungen in der professionellen Fotografie, Videobearbeitung und medizinischen Bildgebung.
- High Dynamic Range (HDR) : Die HDR-Technologie verbessert das Kontrastverhältnis und die Farbtiefe von TFT-LCD-Displays und sorgt für naturgetreuere und beeindruckendere Bilder. Dies ist besonders wichtig für Unterhaltungs- und Gaming-Anwendungen.
3) Verbesserte Haltbarkeit und Zuverlässigkeit :
- Robuste Designs : Für Industrie- und Außenanwendungen werden TFT-LCD-Module mit robusten Eigenschaften wie Stoßfestigkeit, Wasser- und Staubschutz und einem breiten Betriebstemperaturbereich entwickelt.
- Lange Lebensdauer : Fortschritte bei Materialien und Herstellungsprozessen verlängern die Lebensdauer von TFT-LCD-Modulen und gewährleisten so eine gleichbleibende Leistung über die Zeit.
4. Integration mit neuen Technologien
1) Berührungs- und Gestensteuerung :
- Kapazitiver und In-Cell-Touch : Die Integration kapazitiver Touch- und In-Cell-Touch-Technologien in TFT-LCD-Module verbessert die Interaktivität und das Benutzererlebnis. Diese Technologien bieten eine reaktionsschnelle und präzise Touch-Steuerung, die für moderne Smartphones, Tablets und interaktive Displays unverzichtbar ist.
- Gestenerkennung : Neue Technologien zur Gestenerkennung ermöglichen Benutzern die Interaktion mit Displays durch Handbewegungen und Gesten und bieten so eine berührungslose Schnittstelle, die insbesondere im Gesundheitswesen und in öffentlichen Informationssystemen nützlich ist.
2) Augmented Reality (AR) und Virtual Reality (VR) :
- Hohe Bildwiederholraten : Für AR- und VR-Anwendungen sind hohe Bildwiederholraten (120 Hz und mehr) entscheidend, um flüssige und immersive Erlebnisse zu bieten. Um diesen Anforderungen gerecht zu werden, werden TFT-LCD-Module mit schnellen Reaktionszeiten und hohen Bildwiederholraten entwickelt.
- Leichte und kompakte Designs : Bei AR- und VR-Headsets ist der Bedarf an leichten und kompakten Displays von entscheidender Bedeutung. Fortschritte bei der Miniaturisierung und Integration ermöglichen die Entwicklung leistungsstarker Displays, die keine Kompromisse bei Komfort und Benutzerfreundlichkeit eingehen.
Die Zukunft von TFT-LCD-Displaymodulen ist von kontinuierlicher Innovation und Weiterentwicklung geprägt. Höhere Pixeldichten, dünnere und leichtere Designs, verbesserte Energieeffizienz und verbesserte Leistung treiben die Entwicklung dieser Technologie voran. Da TFT-LCDs in neue Technologien integriert und an neue Anwendungen angepasst werden, werden sie auch weiterhin eine zentrale Rolle in der Displaybranche spielen. Das Verständnis dieser Trends hilft Herstellern und Verbrauchern gleichermaßen, die Vorteile von TFT-LCD-Modulen der nächsten Generation vorherzusehen und zu nutzen, um sicherzustellen, dass die Displaytechnologie weiterhin an der Spitze der visuellen Spitzenleistung bleibt.
Hinterlasse einen Kommentar
Diese Website ist durch hCaptcha geschützt und es gelten die allgemeinen Geschäftsbedingungen und Datenschutzbestimmungen von hCaptcha.
